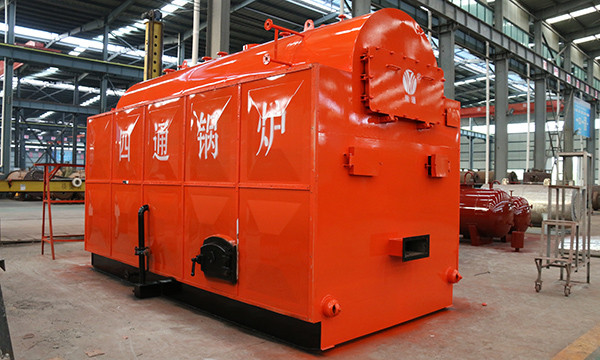

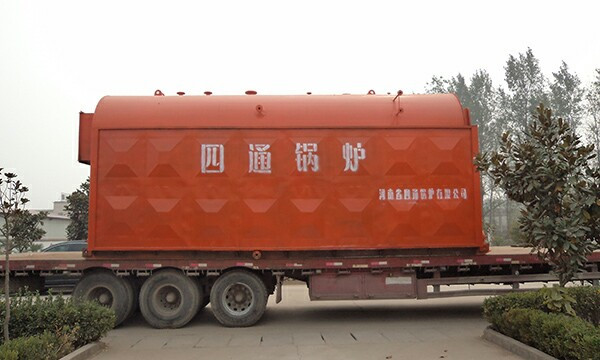

4吨生物质蒸汽锅炉是一种卧式三回程水火管式锅炉。锅炉的燃料是农林废物作为原材料，经过粉碎、混合、挤压、烘干等工艺，制成各种成型(如块状、颗粒状等)的，可直接燃烧的一种新型清洁燃料生物质燃料。燃料由输料机送入炉顶料仓，然后由螺旋给料机送入炉膛，均匀散落在炉排上，在此处由于高温烟气和一次风的作用逐步预热，干燥、着火、燃烧，此过程中析出大量挥发分，燃烧剧烈。
一、适用燃料：
本产品采用快速炉膛燃烧方式，可燃用木片、木块、木条、树皮、竹丝、服装箱包企业废料、破碎的农业秸秆等。
二、结构特点：
(1)采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
(2)锅筒下部由于布置了上升管排，了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
(3)采用传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
(4)结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。
(5)运行稳定、调整方便、出力足。
(6)采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
(7)炉膛内的八字墙、出口烟窗部分均有降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到指标。
(8)的双层二次风设计，改善了生物质燃料着火条件，采用了独立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。
三、技术参数：
| 型号 | DZH0.5 | DZH1 | DZH2 | DZH4 |
| 额定蒸发量（t/h） | 0.5 | 1 | 2 | 4 |
| 额定蒸发压力（Mpa） | 0.7/1.0 | 0.7/1.0/1.25 | 0.7/1.0/1.25 | 1.25/1.6 |
| 额定蒸汽温度（℃） | 170/184 | 17./184/194 | 17./184/194/204 | 194/204 |
| 额定给水温度（℃） | 20 | 20 | 20 | 20 |
| 炉排面积（㎡） | 1.28 | 2.1 | 3.36 | 5.2 |
| 排烟温度（℃） | 179 | 165/163/128 | 125/131/133/137 | 144/145 |
| 锅炉重量（T） | 8 | 10/11 | 14/15 | 22 |
| 锅炉尺寸 长、宽、高 （mm） |
3228 2000 2656 |
4108 2200 2915 |
4700 2300 3270 |
5590 2550 3563 |
