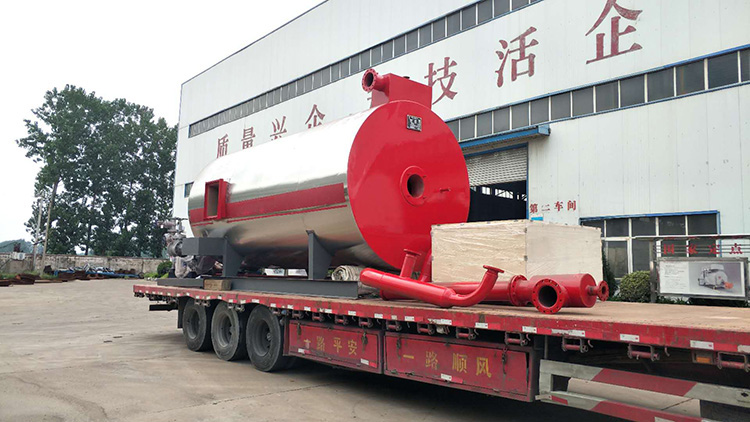

YY(Q)W型燃油燃气导热油炉是一种新型的供热设备，以油或气做燃料，以导热油为传导介质，利用循环油泵，强制导热油进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有低温、高压的工作特性。另外，它还可以根据客户要求，同时输出两种或更多不同温度的导热油，因此，被广泛的应用于石油、化工、纺织、印染、塑料、食品等行业，并得到广大客户的一致信赖与认可。
YY(Q)W型燃油燃气导热油炉采用卧式三回程结构，受热面主要由内盘管组成的辐射受热面和中、外盘管与内盘管组成的对流受热面组成，结构非常紧凑。燃料在燃烧室内燃烧并放热，受热面吸收大部分热量后，烟气进入对流受热面并进行换热，后由引风机将烟气送至烟囱直至排入大气。此锅炉的系统利用率高，运行维修方便，控制系统完善，而且节能、环保、，是目前理想供热设备的。
该锅炉采用的控制系统对介质进行控制工作，热效率高，维修方便。锅炉结构紧凑，节约了占地面积。集自动检测、控制、连锁报警提示于一体，锅炉运行无需值守，节省了人力。炉膛尺寸与燃烧的火焰相匹配，辐射换热率高。加热系统简单，不需要水处理设备，减少了投资。采用盘管结构，受热面充足，热效率高。安装方便，只要本体和燃烧室合拢即可。锅炉尾部设置的有空气预热器，大大提高了锅炉的效率。供热高达300℃以上，一般工作压力在1MPa以下，使得锅炉运行可靠。辐射盘管的直径、长度与配型燃烧器的火焰相适应，保证了盘管的可靠工作和充分冷却。
|
型号规格 |
额定热功率 |
额定工作压力 |
工作温度 |
设计效率 |
介质循环量 |
受热面积 |
设计 |
炉内介质容量 |
运输重量 |
运输尺寸 |
|
(x104kcal/h) |
（Mpa） |
（℃） |
（%） |
（M3/h） |
（M2） |
燃料 |
（M3） |
（Kg） |
（MM） |
|
|
YY(Q)W-240Y(Q) |
20 |
0.8/1.0 |
300/320 |
94 |
16.6 |
19 |
油/气 |
0.12 |
2110 |
1800x1100x2200 |
|
YY(Q)W-350Y(Q) |
30 |
28.1 |
23 |
0.25 |
2580 |
2100x1400x2450 |
||||
|
YY(Q)W-500Y(Q) |
40 |
32.5 |
35 |
0.31 |
3141 |
2710x1540x2230 |
||||
|
YY(Q)W-700Y(Q) |
60 |
45 |
39 |
0.36 |
4053 |
3130x1540x2230 |
||||
|
YY(Q)W-1000Y(Q) |
80 |
55 |
45 |
0.49 |
4382 |
3200x1800x2210 |
||||
|
YY(Q)W-1200Y(Q) |
100 |
64 |
56 |
0.61 |
5209 |
3400x2150x2200 |
||||
|
YY(Q)W-1400Y(Q) |
120 |
77 |
104 |
1.05 |
6400 |
4605x2070x2670 |
||||
|
YY(Q)W-1900Y(Q) |
160 |
82 |
109 |
1.4 |
9000 |
4490x1975x2600 |
||||
|
YY(Q)W-2100Y(Q) |
180 |
108 |
118 |
1.6 |
9156 |
4950x2000x2700 |
||||
|
YY(Q)W-2400Y(Q) |
200 |
128 |
129 |
1.8 |
10000 |
5300x2080x2750 |
||||
|
YY(Q)W-3000Y(Q) |
250 |
161 |
210 |
2.2 |
13000 |
5600x2170x2800 |
||||
|
YY(Q)W-3500Y(Q) |
300 |
225 |
244 |
2.75 |
14000 |
5800x2310x2850 |
||||
|
YY(Q)W-4200Y(Q) |
360 |
256 |
280 |
2.92 |
15000 |
6010x2800x2750 |
||||
|
YY(Q)W-5000Y(Q) |
400 |
290 |
310 |
3.05 |
16600 |
6600x2900x2860 |
||||
|
YY(Q)W-6000Y(Q) |
500 |
355 |
389 |
3.33 |
21550 |
7400x3100x3000 |
||||
|
YY(Q)W-7000Y(Q) |
600 |
408 |
469 |
3.69 |
28400 |
8000x3400x3150 |
