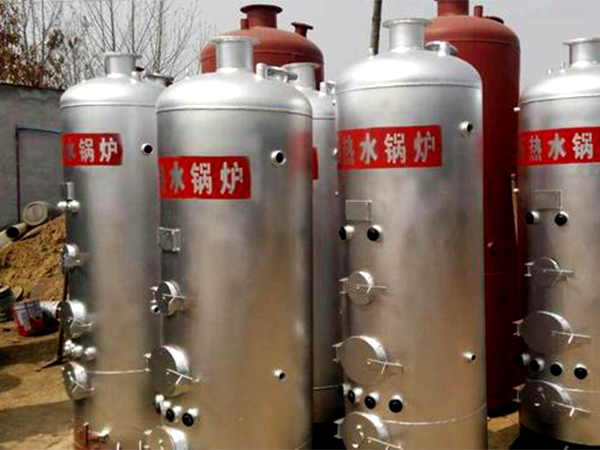

产品简介：
立式蒸汽锅炉，综合各类炉型进行技术改良，吸收了技术而推出的新生代卧式燃油(气)锅炉，该产品的设计已申报我国，锅炉本体由锅壳封头、锅壳、U型圈、炉胆、炉胆封头、横水管、冲天管组成。锅炉采用传统的燃烧技术、媒从炉门孔投入、在炉排上部燃烧、烟气在炉胆内经横水管多次横向交错冲刷、含在烟气中的细小碳黑及尘粒在上升过程中、 被多层管阻隔、运动速度降低、落在炉排上重新燃烧、燃尽的烟气经烟囱排入大气。

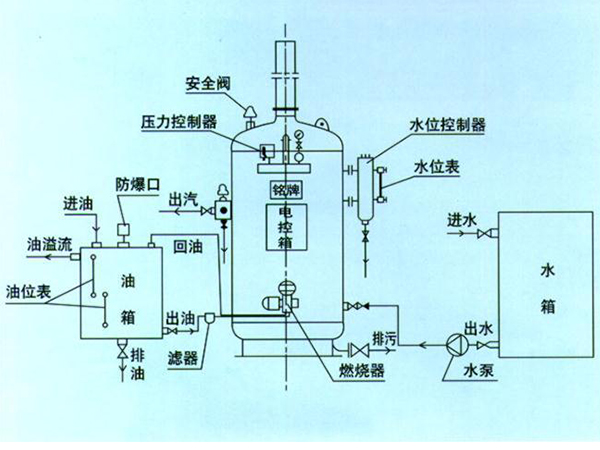

工作原理：
蒸汽锅炉由锅炉系统进行工作。
适量符合要求的热媒水由高压泵打入bai锅炉系统中，燃烧系统产生的热量进入锅炉本体，与换热管道内的水进行换热后产生高压蒸汽，高压蒸汽经管道进入换热设备，与待脱臭油进入热交换后，冷凝水通过管道回流至锅炉本体管道，再进行蒸发、换热、冷凝的循环。
系统运行时由控制系统按已经输入的数据进行相关温度、压力等的自动控制，使系统在规定范围内部自动运行。锅炉系统还从程序、机械等方面设有多重保护，如果系统出现超压等异常现象，控制系统会自动关闭燃烧器，系统超压达到阀的设定值时也会起跳保护。
扩展资料：
锅炉利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度(热水)或压力蒸汽。它是由“锅”(即锅炉本体水压部分)、“炉”(即燃烧设备部分)、附件仪表及附属设备构成的一个完整体。
锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成温度和压力的蒸汽，被引出应用。
在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，很后由烟囱排出。
产品性能：
锅炉炉排搁置在炉胆 内 U 形下脚的上部 , 火焰 直接冲刷炉胆和装在炉胆内的弯水管;立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优良煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。
设备特点：
燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，该锅炉设计合理，结构简单，操作、维修方便，占地面积小，基建投资少，是小型企事业单位生产用汽，取暖等较理想的设备之一。

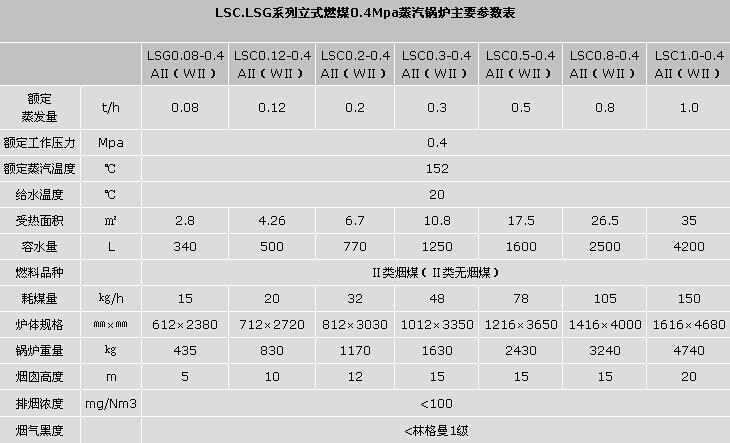

技术参数：
